Conector Deutsch 2 Vias Macho DTP04-2P Com Trava e Terminais
O Conector Deutsch DTP04-2P é a solução definitiva para conexões elétricas em ambientes severos do campo. Este conector foi projetado para suportar umidade, poeira, vibração e temperaturas extremas — condições típicas de colheitadeiras, tratores, pulverizadores e demais máquinas agrícolas. Com certificação de vedação IP68, ele garante que os circuitos elétricos do seu maquinário permaneçam protegidos mesmo sob submersão e exposição contínua a intempéries.
- Proteção total contra intempéries: Vedação IP68 contra poeira e submersão, elimina falhas de conexão causadas por umidade, barro e resíduos da lavoura.
- Alta capacidade de corrente: Contatos tamanho 12 Awg suportam até 25A contínuos por via, ideal para circuitos de alimentação, sensores e atuadores em máquinas pesadas.
- Durabilidade extrema: Corpo termoplástico resistente a impactos e vibrações, com faixa de operação de -55°C a +125°C — funciona em qualquer clima e regime de trabalho.
- Instalação segura e confiável: Trava de encaixe integrada (wedgelock) que confirma o correto posicionamento e retenção dos terminais, evitando desconexões acidentais durante a operação.
- Compatibilidade universal: Desenvolvido para fios de 2,5 a 4,00 MM, amplamente utilizado por fabricantes de chicotes elétricos para o setor agrícola, automotivo e off-road.

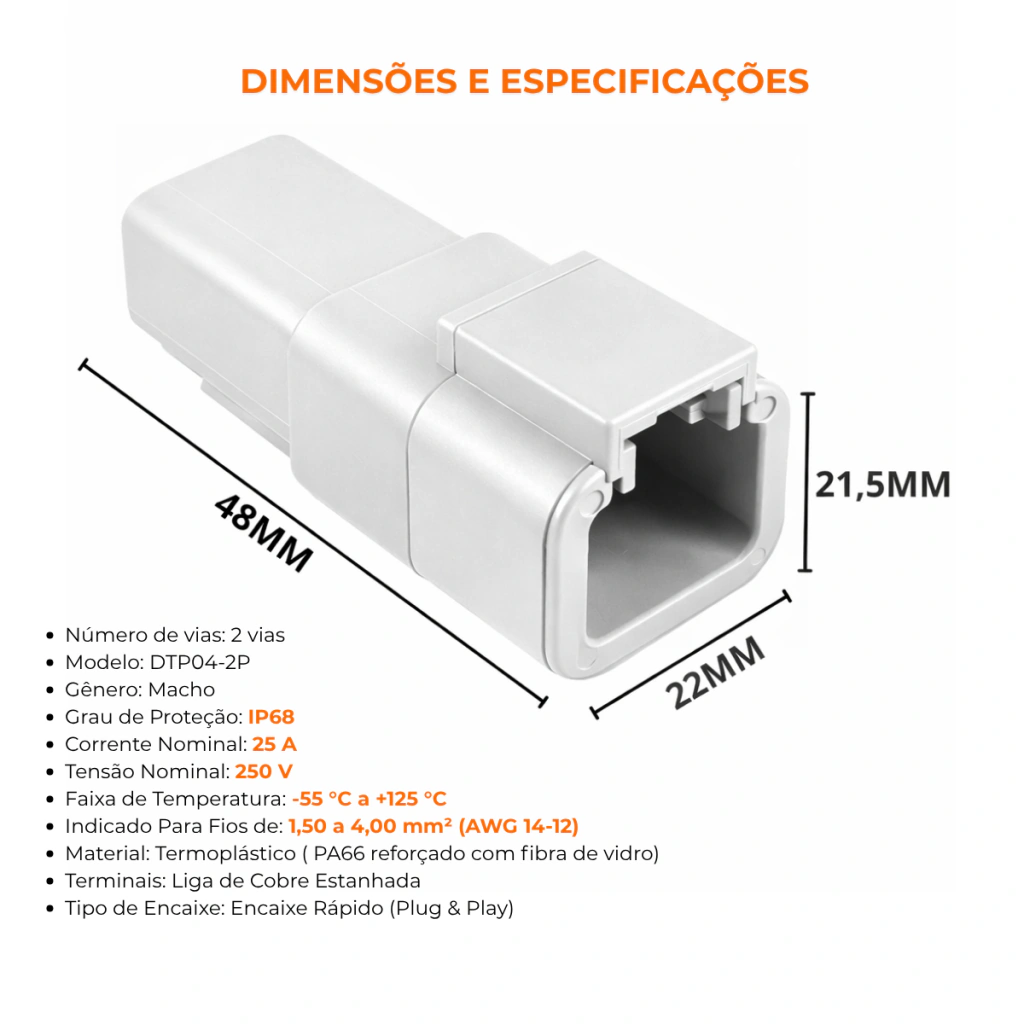

| Característica |
Especificação |
| Marca / Série |
Deutsch / DTP |
| Modelo |
DTP04-2P |
| Tipo |
Receptáculo (conector macho) de 2 vias |
| Cor |
Cinza |
| Material do corpo |
Termoplástico |
| Grau de proteção |
IP68 (vedado contra poeira e submersão) |
| Temperatura de operação |
-55°C a +125°C |
| Tensão nominal |
12V / 24V |
| Corrente máxima |
25A |
| Bitola dos fios |
12 a 14 AWG (2,5 a 4,0 mm²) |
| Distância entre centros |
6,71 mm |
| Largura |
18,4 mm |
| Profundidade |
35,0 mm |
| Sistema de travamento |
Trava de encaixe integrada com wedgelock |
| Tipo de montagem |
Wire-to-Wire (fio a fio) |
| Material da vedação |
Borracha de silicone (grommet e selo interfacial) |
| Resistência de isolamento |
Mín. 1000 MΩ a 25°C |

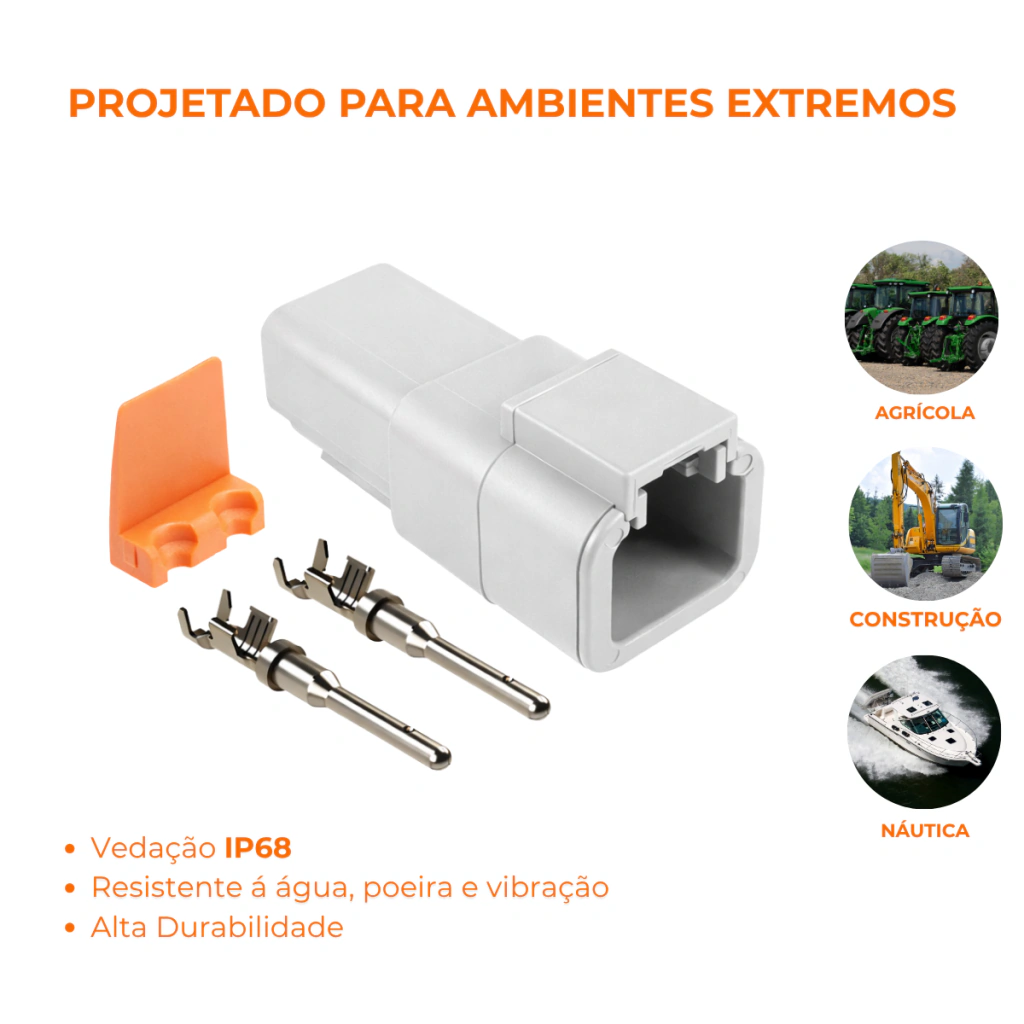

O produto acompanha:
1x Conector Deutsch DTP macho de 2 vias (DTP04-2P)
1x Trava macho de 2 vias (wedgelock WP2P)
2x Terminais Deutsch DTP Macho (pinos)
Diferenciais e Tecnologias
A linha DTP é uma evolução das consagradas séries DT e DTM, desenvolvida especificamente para aplicações que exigem alta corrente em conectores multipinos. Diferentemente de conectores genéricos, o DTP04-2P utiliza:
- Sistema de vedação triplo: Selo interfacial no receptáculo, grommet de silicone na saída dos cabos e wedgelock que trava os terminais — três barreiras contra entrada de contaminantes.
- Terminais usinados (machined) ou estampados (stamped & formed): aceita ambos os tipos de contato tamanho 12, oferecendo flexibilidade na montagem conforme a necessidade de corrente e custo.
- Latching integrado: engate por pressão com feedback tátil e audível, dispensando ferramentas para conexão e proporcionando segurança mesmo sob vibração constante.
Aplicações e Público-Alvo
Este conector é amplamente utilizado em:
- Linha agrícola pesada: Colheitadeiras, tratores, pulverizadores, plantadeiras, semeadoras e implementos
- Máquinas off-road: Escavadeiras, retroescavadeiras, pás carregadeiras e motoniveladoras
- Caminhões e reboques: Sistemas de iluminação, sensores de freio, centrais eletrônicas
- Equipamentos de irrigação e pulverização: Conexões expostas a água, defensivos agrícolas e intempéries
- Oficinas de chicotes elétricos: Ideal para montagem de chicotes personalizados para o setor agro
Público-alvo:
Profissionais de manutenção, eletricistas automotivos e agrícolas, montadores de chicotes, frotistas e produtores rurais que buscam conexões confiáveis e duráveis para maquinário de médio e grande porte.
Instruções de Uso e Cuidados
- Verifique a aplicação: Certifique-se de que o conector é compatível com o circuito antes da instalação. Consulte seu eletricista ou mecânico em caso de dúvida.
- Crimpagem correta: Utilize ferramenta de crimpagem adequada para terminais Deutsch tamanho 12 (12-14 AWG). Uma crimpagem mal feita compromete a vedação e a condução elétrica.
- Encaixe dos terminais: Insira cada terminal no alojamento até sentir o clique da trava. Puxe levemente para confirmar a retenção.
- Instalação da trava: Após inserir os dois terminais, encaixe a trava (wedgelock) para travar os contatos na posição correta.
- Inspeção visual: Use as fotos do produto como referência para confirmar a orientação e o modelo antes da montagem.
- Faixa de temperatura: Respeite a faixa de operação de -55°C a +125°C. Exposição prolongada fora desses limites pode comprometer a vedação.
Garantia e Suporte
Produto com garantia contra defeitos de fabricação. Em caso de dúvidas sobre aplicação ou instalação, consulte a equipe técnica da Geotech Tecnologia Agrícola.
Garanta a confiabilidade elétrica do seu maquinário agrícola. O Conector Deutsch DTP04-2P original com trava e terminais é a escolha de grandes fabricantes para ambientes de trabalho severos. Compre agora na Geotech Agro e mantenha sua operação funcionando sem paradas por falha elétrica.
